Zur exakten Strömungsmessung von Gasen werden oft Coriolis-Sensoren oder günstigere thermische Anemometer - teils mit Kammerkopf-Technologie - eingesetzt. Die thermischen Anemometer bieten im Wesentlichen das Leistungsspektrum der Coriolis-Sensoren. Die Entscheidung für ein Messprinzip hängt in der Anwendung von Details ab.
Messung von Gasströmung in industriellen Anwendungen
Die präzise Messung von Gasströmung wird in vielen industriellen Anwendungen benötigt. Hier hat sich der Einsatz von Durchflusssensoren / Strömungssensoren mit folgenden Zielen bewährt:
- Energieeinsparung / Energieeffizienz
- Erfassung von Verbrauchsdaten
- Qualitätssicherung von Prozessen
- Gewährleistung der Sicherheit von Personen und Geräten
- Funktionsüberwachung
Geeignete Technologien zur Strömungsmessung von Gasen im Vergleich
Geeignete Technologien zur Strömungsmessung sind für diese Fälle

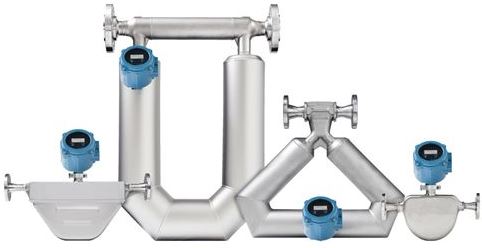

- Coriolis Sensoren
- Thermische Anemometer
Beide Messprinzipien haben Vor- und Nachteile:
Coriolis Sensoren | Thermische Anemometer | |
Vorteile: |
|
|
Nachteile: |
|
|
Anwendungen: |
|
|
Anemometer arbeiten nach dem thermischen Messprinzip.
|
Das hat viele Vorteile:
- Nachweis kleinster Strömungen
- Keine beweglichen Teile – kein Verschleiß
- Volumenstrommessung ohne weitere Messgröße
- Extreme Messbereichsgrenzen
- Langzeitstabilität
- Richtungserkennung
- Einfache Montage und schnelle Inbetriebnahme
Betriebsarten der thermischen Anemometer
Thermische Anemometer können zwei Betriebsarten folgen:
- CCA = Constant Current Anemometer (Konstanter Strom-Anemometer)
- CTA = Constant Temperature Anemometer (Konstanter Temperatur-Anemometer)
CTD = Constant Temperature Difference Anemometer (Konstanter Temperatur Differenz Anemometer). Dieser verbindet die Vorteile der CCA und CTA Methoden. Dabei wird eine Temperaturüberschreitung im Vergleich zur Umgebung an den Sensor vermittelt und auf einem konstanten Level gehalten.
Hieraus ergeben sich folgende Vorteile:
- Gute Auflösung mit geringen Strömungsgeschwindigkeiten
- Kann hohe Strömungsgeschwindigkeiten messen
- Besonders schnelle Ansprechbarkeit
- Hohe Betriebstemperaturen erreichbar
Der Kammerkopf
Der Kammerkopf unserer Durchflusssensoren – erweitert den Einsatz der Anemometer. |
Seine Vorteile:
- Druckdicht bis 16 bar / 40 bar
- Anwendungen in Rohren bis D = 2 m
- Hohe Messbereichsdynamik (0,2 m/s bis 220 m/s > 1:1000)
- Einbautoleranz +/- 3° in Strömungsrichtung
- Bidirektionale Messung möglich (2 Sensoren notwendig)
- Präzise Messung und Reproduzierbarkeit (siehe Kalibrierzertifikat)
Verschiedene Gase – geht das?
Durch die Umrechnung auf den Normvolumenstrom Luft können grundsätzlich alle Gase gemessen werden, es sind jedoch Korrekturfaktoren zu berücksichtigen.
Kalibrierung
Die Kalibrierung erfolgt im Windkanal bis 220 m/s (im geschlossenen Referenzkanal). Optional wird ein Hochpräzisionsabgleich mit Zertifikat erstellt. Ein ISO-Kalibrierzertifikat, rückführbar auf nationale Standards, ist ebenfalls möglich. |
Anwendungen
Unsere Strömungsmesser für Gase wurden bereits in zahlreichen industriellen Prozessen eingesetzt und getestet:
Einsatz in der Druckluft |
|
Einsatz in Industrieprozessen aller Art |
|
Anwendung in Reinräumen der |
|
Einsatz zur |
|
